氨气—冷库液氨泄漏监测案例

冷库液氨泄漏监测方案

  一、冷库存在问题分析

目前，我国众多有关冷库的法规中很少有对氨制冷安全的规范，只有在《冷库设计规划》（GB50072-2010）中提到了一句：“7.2.1 氨制冷机房应设置氨气体浓度报警装置，当空气中氨气浓度达到100ppm或150ppm时，应自动发出报警信号，并应自动开启制冷机房内的事故排风机。氨气浓度传感器应安装在氨制冷机组及储氨容器上方的机房顶板上。”这里虽有所提及，但远没有从专业角度细化为可操作的条款，因此也没有被严格执行。冷库业主们还是不装、少装或者随便安装应付检查，使其对安全的保护形同虚设。冷库液氨泄漏主要由以下几方面引起：

1.冷库设备老化；

2.运营管理没有到位，技术力量薄弱、操作的工人疏忽大意，零部件阀门老化引起氨液泄漏；

3.系统的可靠性安全性，意外事故导致系统的氨液泄漏。

二、 解决方案

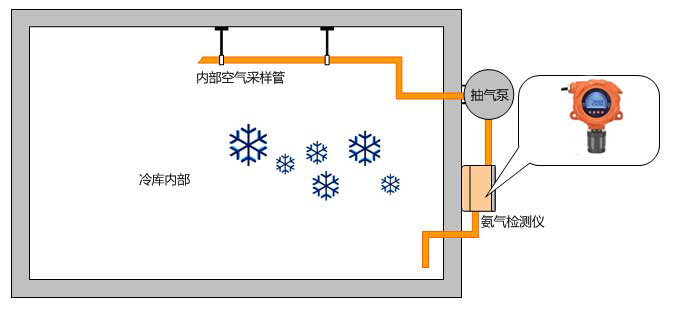

       冷库内部：采用奥迪特科技高灵敏度空气采样式气体探测器，在冷库的应用中，可以将探测器主机安装于冷库外面，将空气取样管路延伸至冷库内部，这样探测器主机内部的高效抽气泵可以经由空气取样管路将冷库内的空气样品抽回到探测主机进行气体探测，解决探测器至于冷库内部温度过低无法使用的问题。

压缩机、液氨存储区、液氨气化区：采用奥迪特科技氨气探测器+数字主机联动报警、风机和喷淋装置。由于氨气比空气轻，均需高位安装。装在氨制冷机组及储氨容器上方的机房顶板上。

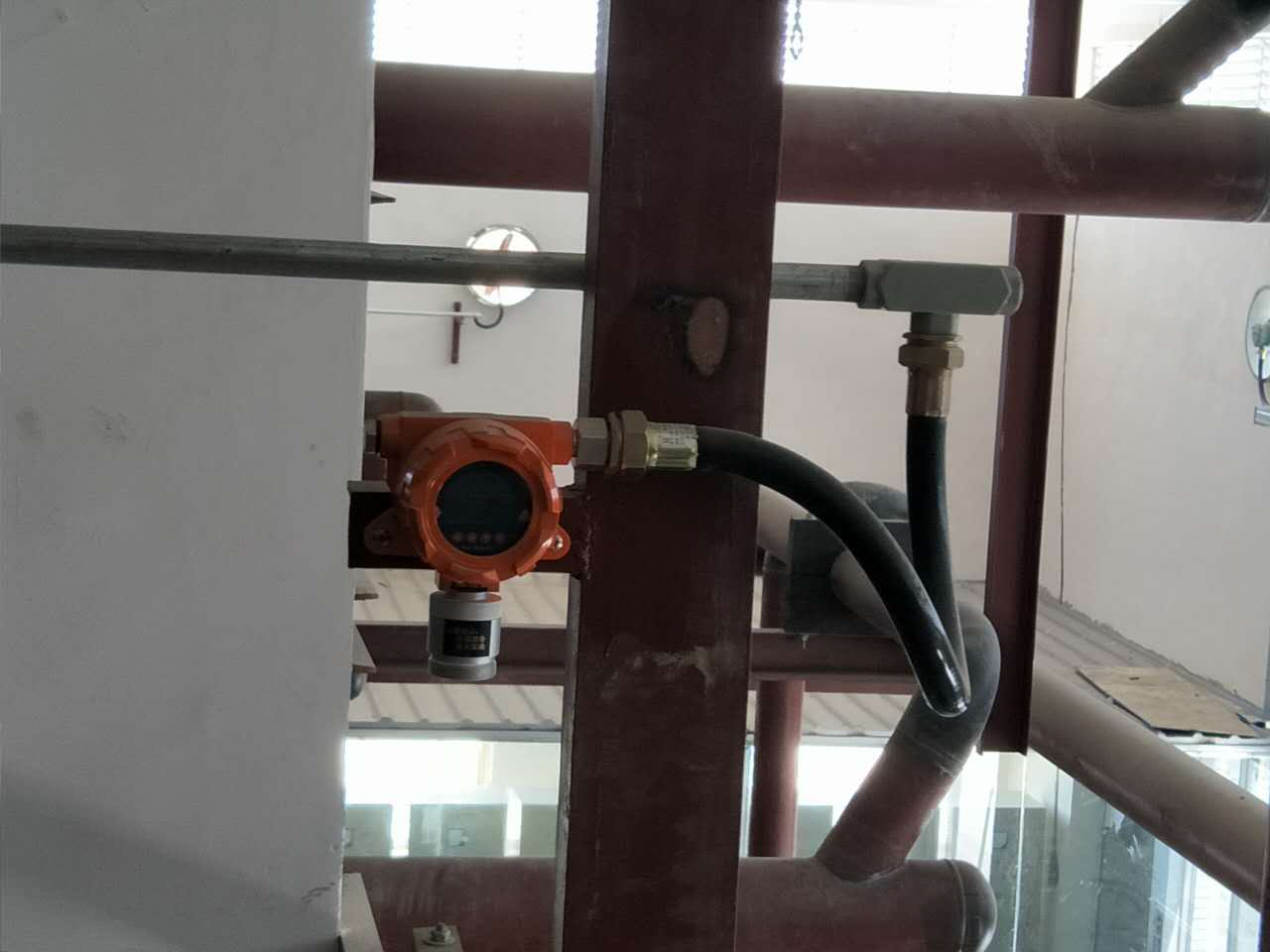

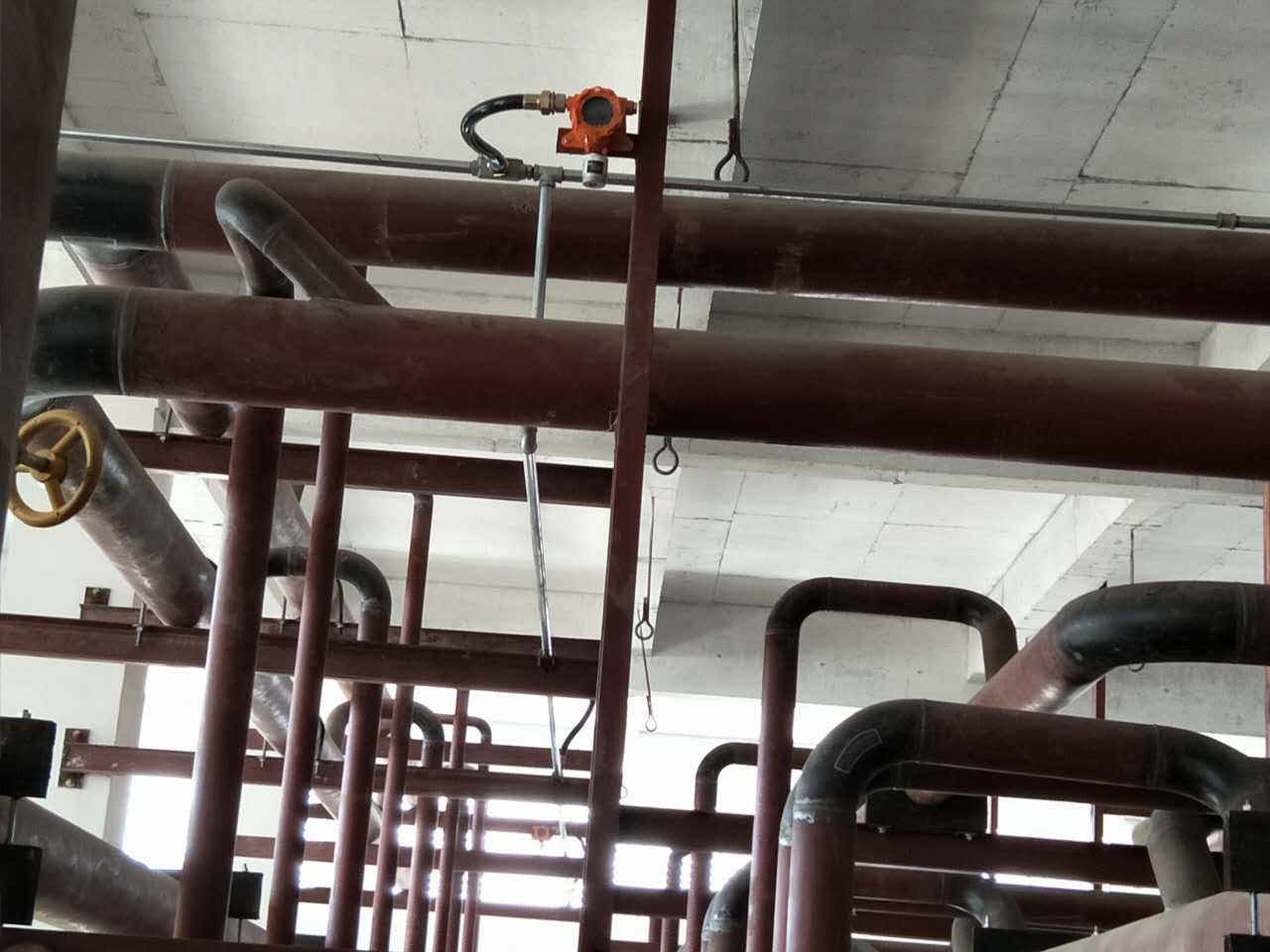

现场安装图：

方案特点：1、实时监测氨气泄漏情况，联动风机和电磁阀，确保环境安全

                 2、控制器主机可以连接32个探头，不会因为探测器的增加而增加主机。特别适用于探测器数量大且集中控制管理的系统；

                 3、控制主机带rs485输入和输出功能，统一监测探头再二次传输到其他设备，实现多级监控。
