地下管廊气体检测运用

一、地下管廊概述：

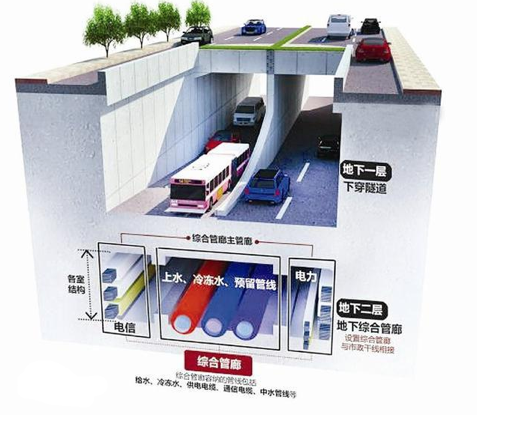

为有效整合地下管线，合理利用地下空间，很多城市都修建了城市共同沟。而共同沟指的是“地下城市管道综合走廊”，被誉为“埋在地下的政绩”，即在城市地下建造一个隧道空间，将市政、通讯、燃气、给排水等各种管线以及检修系统集中布置在一个隧道空间，管线的安装、检修全在隧道内进行，彻底改变以往各种管道各自建设、各自管理的零乱局面。

二、地下管廊环境监测概述

然而在地下管廊施工和使用过程中，对于管廊里面的安全和监控却不容忽视。地下管廊装有各种线信号线、热力管、燃气管、电信管道、给水管道、电力管道等等，是一个多种信号与传输对象交汇的场所，长时间会产生可燃有毒气体，伴随氧气浓度降低，且里面不通风，需要设置按时或者出现情况的时候送风。为了充分保障管廊内环境安全，需要对其内部环境进行监测，以达到实时、自动监测地下管廊内的环境，其重要性不言而喻。

三、地下管廊环境监测介质

由于管廊较长，需要按施工设计要求来设置监测点。

1、管廊中的甲烷、硫化氢、氨气、氧气、一氧化碳等气体监测。

2、管廊中的温湿度监测、液位监测。

3、管廊中低洼或易积水区域的液位监测。

四、地下管廊环境监测相关事宜

深圳市环顺科技有限公司专门研发生产环境气体检测仪，地下管廊环境监测系统主要涉及到管廊内的温湿度、燃气泄露、有害气体监测等。根据实际情况，还可能涉及到其它监测。

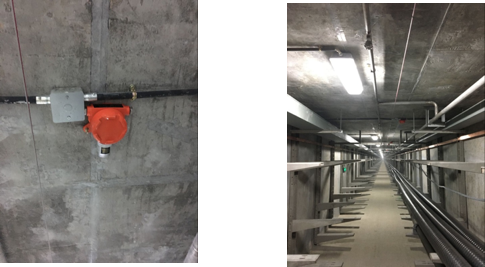

通过在地下管廊配置相应的检测仪及报警器，并通过通信将监测信号从监测点引出到地面上，并通过4-20mA信号或者RS485数字信号或者无线通信（GPRS）传输到监控中心，通过配套的综合管理软件对数据进行分析。通过软件对每个测点的地理位置、测量值或工作状态进行连续采集，如出现异常，系统会自动生成报警（声光报警、短信报警、邮件报警可选），第一时间通知到相关人员并且同时联动风机送风，将可能出现的险情消灭在萌芽状态，避免造成大的经济损失及影响管廊的正常工作

五、地下管廊环境监测系统测点说明

由于管廊较长，需要选择合适的距离来设置监测点，

1、对于温湿度监测可以参考100米一个测点

2、对于燃气报警则要针对实现情况选择布的距离要大大缩短(或者选择可能会发生报警的特殊区域)

3、对于积水报警则选择低洼或易积水区域监测。

4、对于有害气体监测，则要判断具体是什么气体为主，为何产生，如果产生了积水(污水)可能会产生恶臭气体等。

5、对于火情报警，按消防标准的话，会很密集，具体到管廊按什么标准，需要另行考虑。

六、地下管廊环境监测系统产品

1、在线监测系统：

（1）防爆气体传检测仪（HS660系列）：集成传感、低功耗等技术的有线或者无线气体监测产品，可以采集不同气体（甲烷（CH4）、氧气（O2）、一氧化碳（CO）、硫化氢（H2S）、氨气（NH3）等等）的参数，通过4-20mA信号或者RS485数字信号或者无线输出上传数据。

（2）防爆温度传感器（HS660系列）：智能传感器配置温度传感元件、低功耗元件，进行温度的采集和有线或者无线传输的一款智能传感器网络产品。

（5）气体报警控制器（HS008）：当空气中检测气体泄漏时，气体探测器检测信号通过电缆立即传送到报警主机控制单元。报控制器显示出气体浓度，当超过设定的报警浓度值时，控制器即发出声、光报警信号并输出联动控制信号，控制风机等设备排除险情，从而起到保障作用，或者将信号直接传输到地下管廊中的PLC系统，及时预警，避免事故发生。

深圳市环顺科技城市地下管廊环境监测系统技术方案的设计思想是根据监控的具体需求在合适的地点安装多种类型的传感器，还要根据传感器的位置布置，信号输出状态，电源要求，网络状态等进行分析，选择出最适合现场且建设成本最低的监控箱布置、网络的选择等具体的现场解决方案。数据采集至数据中心后，通过平台软件将现场实时工况直观展示的出来，并通过对历史数据的统计分析来提供一些更高级的功能。
