二、  建设方案

1 系统概况

本系统主要是监测挥发性有机物连续排放时，是否达到了国家规定的大气环境污染物排放标准。

那么什么是挥发性有机物呢？

最方便和最常见的方法是根据沸点来界定哪些物质属于VOC，而最普遍的共识认为VOC是指那些沸点等于或低于250℃的化学物质。所以沸点超过250℃的那些物质不归入VOC的范畴，往往被称为增塑剂（塑化剂）。

在室外，VOC主要来自燃料燃烧和交通运输；而在室内则主要来自燃煤和天然气等燃烧产物、吸烟、采暖和烹调等的烟雾，建筑和装饰材料，家具，家用电器，清洁剂和人体本身的排放等。

室内VOC的来源包括以下方面：

1.有机溶液，如油漆、含水涂料、粘合剂、化妆品、洗涤剂、捻缝胶等；

2.建筑材料，如人造板、泡沫隔热材料、塑料板材等；

3.室内装饰材料，如壁纸、其他装饰品等；

4.纤维材料，如地毯、挂毯和化纤窗帘；

5.办公用品，如油墨、复印机、打印机等；

6.设计和使用不当的通风系统等；

7.家用燃料和烟叶的不完全燃烧；

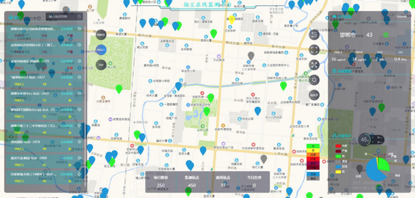

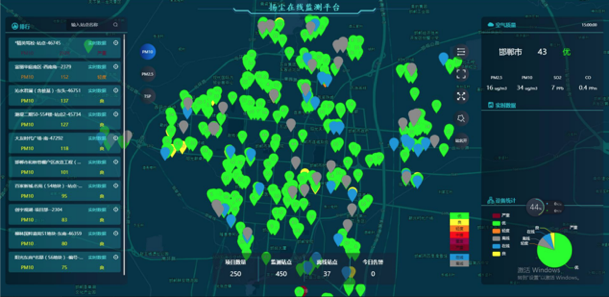

根据污染物来源建立工业园区的网格化监控系统，区域网格化监控系统采用单元网格管理法的方式，按照“网定格、格定责、责定人”的理念，建立“横向到边、纵向到底”的区域网格化监控平台，应用、整合多项智慧环保技术，在全面掌握、分析污染源排放、气象因素的基础之上，采用基于高斯算法模型进行开发。实时统计各厂区、监测点的监测设备数据，并根据各监测点的排放情况及其气象条件，来分析与推测区域内整体的排放情况。实现对VOCs排放区域整体监控，污染物扩散趋势推算，排放源解析等功能，同时结合物联网、智能采集系统、地理信息系统、动态图表系统等先进技术，整合、共享、开发，建立全面化、精细化、信息化、智能化的区域在线监测平台，实现对控制污染源无组织排放，减少大气污染等综合管理，为制定节能减排方案提供可靠的数据信息和科学的辅助管理决策。

2 系统组成

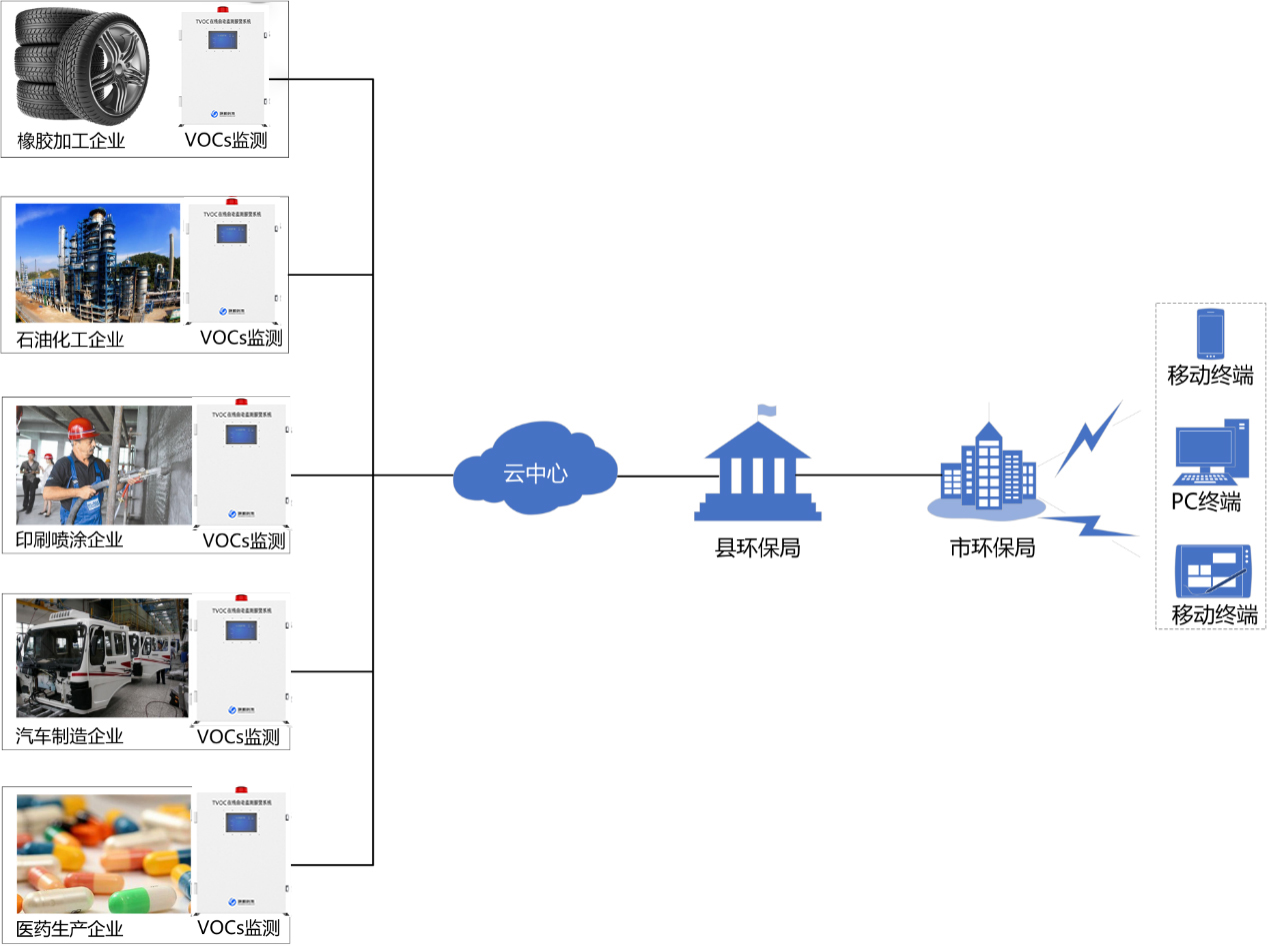

本系统主要由前端监测、数据传输和终端接收端三大部分组成：

2.1 监测的基本组成和功能

包括传感器、气体采样系统，粉尘过滤器件，水气分离器件，（电子冷凝器选配）显示屏，报警灯，信号转换模块，信号输模块，以及进气和出气接口，校正接口。

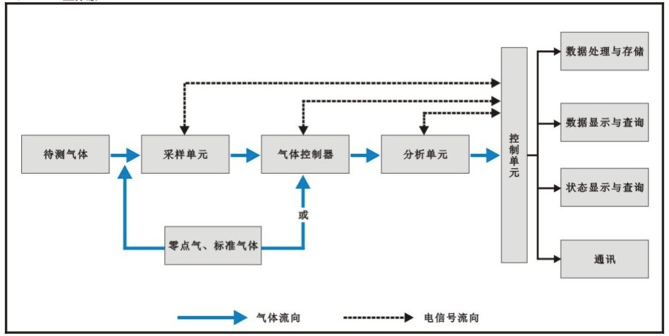

气体检测原理框图如下：

2.2 数据传输部分的基本功能

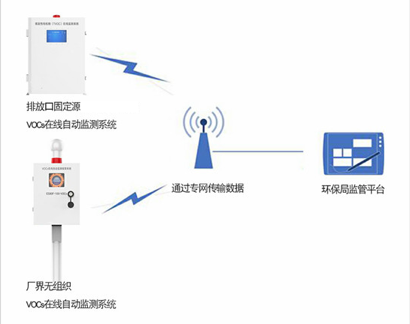

传输网络由无线、云平台、局域网等组成，通过传输网络实现监测现场、中心管理平台、监控中心以及执法车辆等的信息互联。目前已经实现且普遍推行的方式是：利用DTU插流量卡的方式，传输到环保局的后台

2.3数据接口

系统提供Web Service和Java格式数据接口，供外部系统调用系统数据，方便和第三方平台对接。

三  现场布点方案

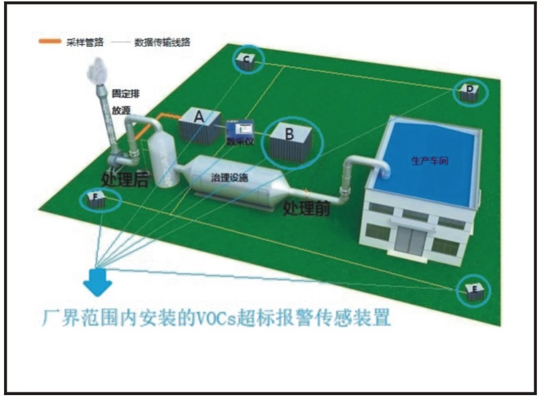

如上图所示来布点：

第一种方式是：有组织排放监测，如图中的A点和B点 设置点

第二种方式是：无组织排放监测，也称厂界大气环境污染指数检测，如图中的C D E和F各点，一般是布置在工厂的周围。

具体布局原则：

根据区域内有毒有害气体分布及特性、环境敏感区分布、主导风向等因素，结合园区原有监测站的建设情况，识别出大气突发环境事件重点扩散途径，统筹园区VOCs及恶臭自动监测站建设。

在综合考虑区域的重要性，大气污染物的污染程度、工业化发展水平的高低的基础上，对所在区域进行网格划分，在网格的交点处或中心点设立监测点位，利用分布式冗余节点判断算法，去除传感器冗余节点，从而降低计算复杂度，通信开销及设备成本。同时能够准确判断监测数据的有效性和精确性，能够绘制该区域不同时段污染物的扩散趋势，有利于对污染物控制进行科学决策。每个测试点位，都包含甲烷、总烃、非甲烷总烃、苯、甲苯、二甲苯等指标的实时监测。
