一、行业概述：

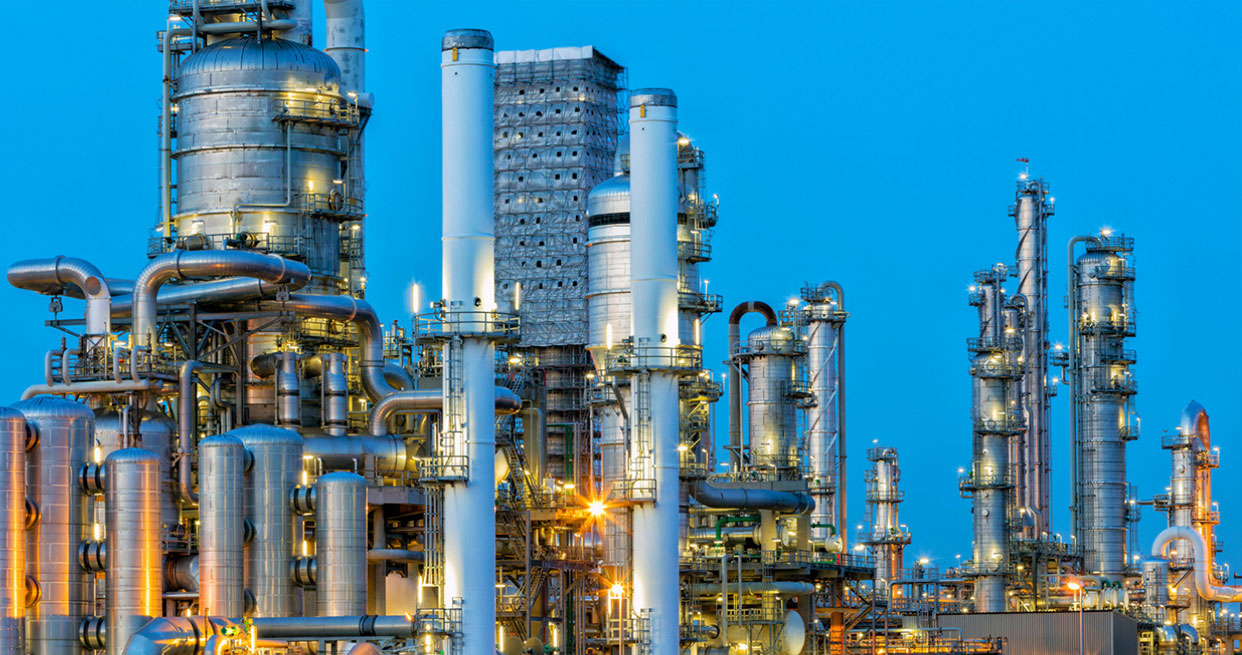

石油石化工业生产过程中大量使用易燃易爆和有毒物质，如何保证安全生产、环境保护和职业健康是石油石化行业的重大课题。本着“预防为主，防消结合”的方针，可燃气体、有毒气体的检测和报警控制在石油石化生产中一直受到高度重视，国家和石化行业的相关标准，部分条文必须严格执行。

二、建设依据

《石油化工企业设计防火规范》GB 5001-92
《工业管道工程施工及验收规范》GBJ 235-82
《现场设备、工业管道焊接工程施工及验收规范》GBJ 236-82
《电气安装工程施工及验收规范》GBJ 232-82
《工业自动化仪表工程施工及验收规范》GBJ 93-86
《化工设备、管道防腐蚀工程施工及验收规范》HGJ 229-83
《石油化工剧毒、易燃可燃介质管道施工及验收规范》SHJ 501-85
《可燃气体报警控制器技术要求和试验方法》GB16808-2008
《爆炸性气体环境用电气设备 第1部分：通用要求》GB3836.1-2010
《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》GB3836.2-2010

三、解决方案
   监测位置：油气藏、计量间、油气站库、油气井；气体压缩机和液体泵的密封处；液体采样口和气体采样口；设备和管道的法兰和阀门组；设备和管道的法兰和阀门组；在线分析仪表间；控制室；机柜间；变配电所的空调引风口、电缆沟、电缆桥架进入建筑物的洞口处；工艺阀井、地坑及排污沟等场所；液化烃、甲B、乙A类液体液体储罐、灌瓶间；装卸码头；储存、运输有毒气体有毒液体的储运设施等。
监测气体：烷类、天然气、城市煤气、液化石油气、石脑油、汽油、煤油、原油、一氧化碳、氯乙烯、硫化氢、氯气、氰化氢、丙烯晴、二氧化氮、苯类、环氧乙烷、醇类、水合肼、氢气、二氧化碳等气体。
     数据物联：根据现场实际情况，通过在线监测、实时数据自动采集、实时分析，将油田生产的自动化与信息化相结合，将物联网和云计算技术应用到石油石化生产流程过程中，通过先进的实时传感系统和网络系统，将实时传感设备、自动控制设备等部署到井下、井口、计量间、联合站及井区、厂区、输管网和运输车辆等位置，对气体泄漏动态实时监测、实时数据自动采集。通过物联网实现各类设备、人员等的信息交换与通讯，以实现智能化识别、定位、跟踪、监控和管理。

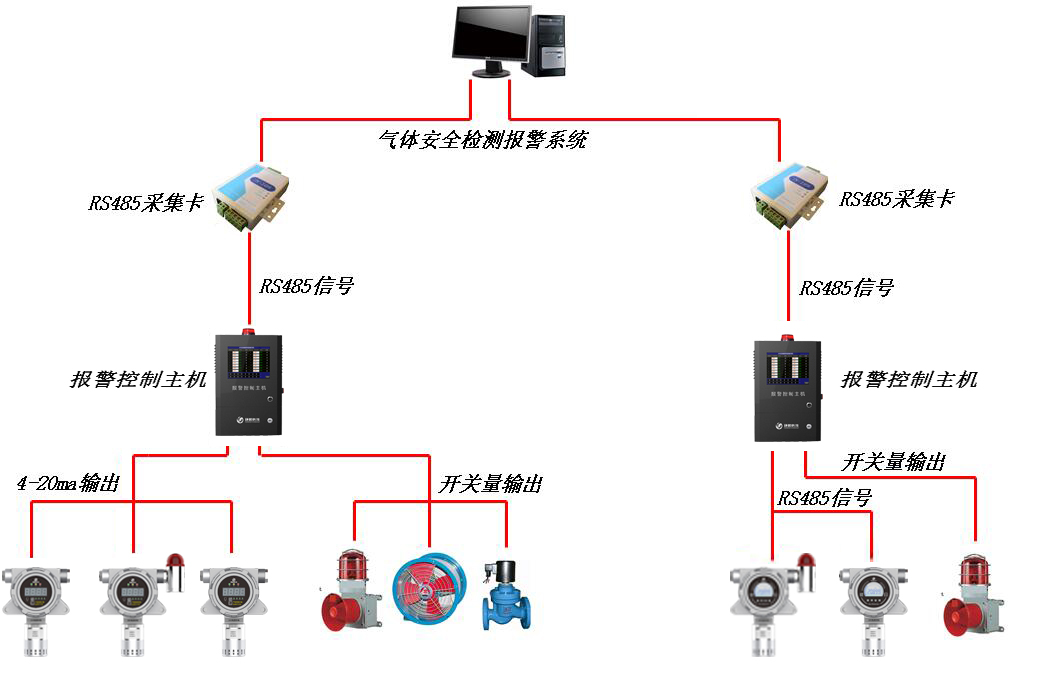

四、系统组成

备注：整个安装现场管路需要安装防爆管路（详情请参考标准）

五、仪表安装位置即要求

5.1. 防爆要求

含有爆炸性混合物的环境，称为爆炸性环境。按规定条件设计制造而不会引起周围爆炸性混合物爆炸的电气设备，称为爆炸性环境用防爆电气设备。对探测器来说，就是可燃气检测仪。

国家对爆炸性环境用防爆电气设备的各种防爆型式都有明确的规定，例如，费加罗公司的防爆探测器防爆标志为 dⅡCT6。

这里，d 表示防爆型式为隔爆型，Ⅱ表示工厂用电气设备，C 表示爆炸性气体混合物最大试验安全间隙或最小点燃电流比

(A,B,C 三级)的最严级别，T6 表示允许最高表面温度的最严级别(85℃)当然，没有防爆要求的场所，如公寓中的厨房等，

可以使用非防爆探测器。

5.2. 对象气体及安装位置

无论是防爆型还是非防爆型探测器，其安装位置都视检测对象气体而异。即当检测气体比重比空气轻时，探测器应安装 在接近屋顶，泄露气体容易滞留处。反之，当检测气体比重比空气重时，探测器应安装在接近地面，泄露气体容易滞留 处。探测器报警输出与否取决于探测器位置的燃气浓度，所以探测器数量因房间大小，通风状况而异.根据 GB50028-200610.8.2 的要求，燃气浓度检测报警器的设置应符合下列要求：

(1) 检测比空气轻的燃气时，检测报警器与燃具或阀门的水平距离不得大于 8m,安装高度应距顶棚 0.3m 以内，且不

得设在灶具上方。

(2) 当检测比空气重的燃气时，检测报警器与燃具或阀门的水平距离不得大于 4m，安装高度应距地面 0.3m 以内。

5.3.防水防雨

室外用一般是防爆场所，隔爆型外壳的设计已经可以防水，但是气体传感器部分只有采用通气设计，才能检测泄露气体，所以传感器部分必须防水。防爆型探测器上已安装了塑料防护罩，一般溅落的水滴可不受影响。但是室外用时，大 雨的降落或从地面回溅，都可能导致传感器进水失效。 而且，用户在采取 防水防雨措施时，还必须保证传感器部分的透气性。费加罗公司已经为用户专门设计了透气性良好的防雨箱供选购。

5.4. 防雷措施 按照国家标准，可燃气体报警控制器一般都通过了四项电干扰试验，耐压试验，绝缘电阻试验但落雷区雷 击电压达到万伏。为保护报警系统不受破坏，落雷区用户应采取防雷措施。

5.5. 布线要求为保证探测器电源的稳定和信号传输的准确性，对探测器安装时的布线有严格的要求，详见连接的控制器使

用说明书和本设计手册的第七章<可燃气体报警控制系统的布线要求及日常保养>。

5.6.定期点检

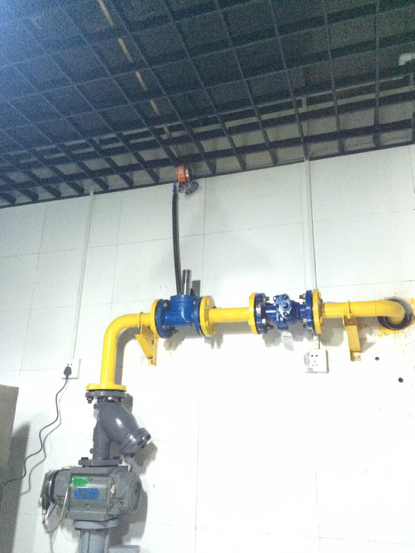

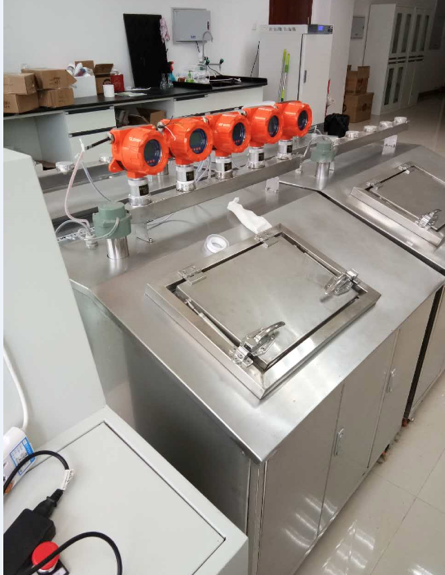

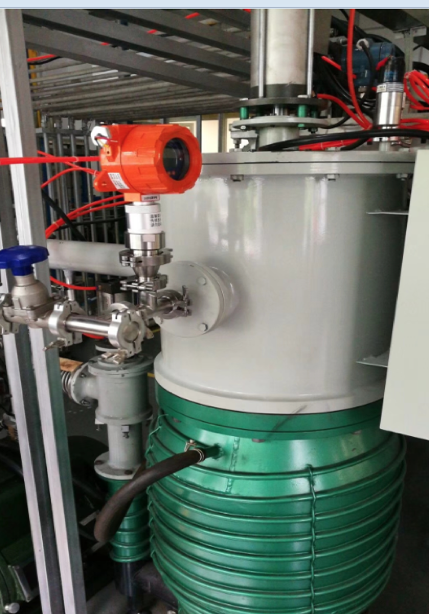

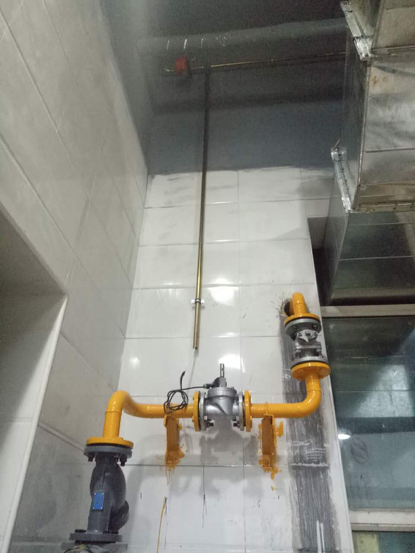

六、设备应用案例

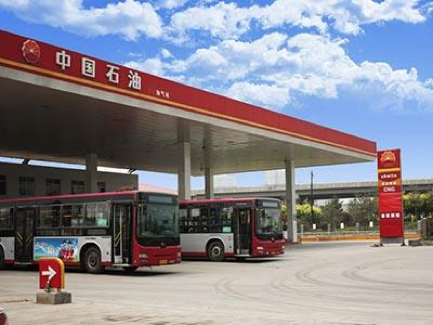

天然气加气站是指以压缩天然气（CNG）形式向天然气汽车（NGV）和大型 CNG 子 站车提供燃料的场所。天然气管线中的气体一般先经过前置净化处理，除去气体中的硫份 和水份，再由压缩机组将压力由 0.1-1.0Mpa 压缩到 25Mpa，最后通过售气机给车辆加气。
